●ﾄﾗﾝｼﾞｽﾀｰ技術2005年4月号にR8C/15の紹介がありましたが、ｺﾝﾊﾟｸﾄな付録基板が付いており、 ﾎﾋﾞｰ用途に、またこれから組み込みﾏｲｺﾝを勉強する方々にとても使い安い基板だと思いました。
ﾏｲｺﾝは沢山の品種がありますが、ﾎﾋﾞｰ用途としては「入手し易く」「組み付け易い」DIPﾊﾟｯｹｰｼﾞが好まれるでしょう。 その点PICﾏｲｺﾝ の品種はDIPの小ﾋﾟﾝﾏｲｺﾝが豊富であり、お馴染みの「秋月電子」からも安価に購入出来ます。
しかし、小ﾋﾟﾝPICﾏｲｺﾝは少々「癖」があり敬遠してました。

●が、先日ふと「秋月電子」を覗いたらﾙﾈｻｽのR8CｼﾘｰｽﾞでDIPﾏｲｺﾝが販売されている事に気づきました。
早速R8C/M11, R8C/M12 の双方を購入して使ってみましたが、これがなかなか素晴らしいです。この機能で１個100円とは驚きです。 ROM容量は2k,4k,8kﾊﾞｲﾄ。RAM容量は256,384,512ﾊﾞｲﾄの3品種で、「秋月電子」で販売しているのはROM-2k,RAM-256のみです。
小ﾋﾟﾝでROM,RAM,I/O数が少ないですが、CPUｺｱｰは上位ｸﾗｽのM16Cと同じですのであなどれません。このﾏｲｺﾝを使いこなせば上位ｸﾗｽのM16Cに ｽﾃｯﾌﾟｱｯﾌﾟする事も容易です。

そして、このﾏｲｺﾝの驚く事は、ﾒｰｶｰ保証外ですが「ROM容量32K」,「RAM容量1280ﾊﾞｲﾄ」を装備している事です。ﾎﾋﾞｰ用途であればﾒｰｶｰ保証外のROM,RAM領域を 使っても問題無いでしょう。2Kﾏｲｺﾝの価格で32Kまで使える訳ですから、このﾏｲｺﾝを使わない手はありません。
もう小ﾋﾟﾝPICﾏｲｺﾝは片付けて、このﾏｲｺﾝを「使い倒し」しちゃいましょう。

●ｿﾌﾄ開発環境も充実しています。ﾙﾈｻｽHPから無料で ﾀﾞｳﾝﾛｰﾄﾞ 出来ます。先ずは以下の４つをﾀﾞｳﾝﾛｰﾄﾞしてｲﾝｽﾄｰﾙしましょう。
　　1)統合開発環境 High-performance Embedded Workshop V.4.09.01 フルアップデート
　　2)ｺ【無償評価版】M16Cシリーズ, R8Cファミリ用Cコンパイラパッケージ M3T-NC30WA V.5.45 Release 01
　　3)R8C E8a エミュレータデバッガ V.1.05.01 (E8aエミュレータソフトウェアV.1.05 Release 01のデバッガパッケージ版)
　　4)【無償評価版】フラッシュ開発ツールキット V.4.09 Release 02
ﾌﾗｯｼｭ・ﾗｲﾀｰはPCとﾏｲｺﾝを繋ぐｲﾝﾀｰﾌｪｰｽ装置が必要になりますが、 E8aかUARTの何れかになります。
E8aは15000円位しますので、お試しで済ませたい人にはUART接続が良いでしょう。 この場合USB-UART変換ﾓｼﾞｭｰﾙがお勧めです。

---

◆◆◆赤外線リモコン信号解析ツールの製作◆◆◆
先ずは定番の 「赤外線ﾘﾓｺﾝ」信号を受信するｿﾌﾄを作ってみました。
このﾏｲｺﾝは 赤外線受信ﾓｼﾞｭｰﾙから出力されるﾊﾟﾙｽ幅測定にぴったりの 機能を持っているので、とてもｼﾝﾌﾟﾙなｿﾌﾄで簡単に測定出来ます。
ﾏｲｺﾝに精通している人には簡単で面白くもないｿﾌﾄですが、これからﾏｲｺﾝを学ぶ人にはとても良い教材だと思います。




★ﾘﾓｺﾝのどのキーが押されたかを識別するｿﾌﾄが出来れば、色々な応用が考えられます。
　　1)電灯のON/OFF遠隔操作。
　　2)電灯の調光遠隔操作。
　　3)近距離のﾗｼﾞｺﾝ自動車。
　　4)金庫の鍵、ドアーの鍵の様な用途。
　　5)多数ある操作ﾊﾟﾈﾙのｽｲｯﾁ類をﾘﾓｺﾝ・ｽｲｯﾁ化する事でｺﾝﾊﾟｸﾄな装置の設計。
　ﾏｲｺﾝが安い、そしてﾘﾓｺﾝは既存品を再利用できるので、その他応用は無限です。

★では先ず、赤外線受信ﾓｼﾞｭｰﾙの 出力波形（ﾘﾓｺﾝ信号の波形）を理解する必要があります。 それにはｵｼﾛｽｺｰﾌﾟで観測するのがベストですが、 家電製品のﾘﾓｺﾝ信号は概ね同じなので、ｵｼﾛｽｺｰﾌﾟが無くても解析出来るツールを制作します。 制作すると言っても、特別な装置を作る訳ではありません。 赤外線信号をR8C/M11で受信し、測定結果のｲﾝﾌﾟｯﾄ・ｷｬﾌﾟﾁｬｰ値をUARTに出力します。このUART信号をﾊﾟｿｺﾝで受信してﾊﾟｿｺﾝで解析します。
これを使うと、 ｵｼﾛｽｺｰﾌﾟでﾊﾟﾙｽ幅を測定するよりも、迅速、的確に解析出来ますので是非お試し下さい。

　　ソフト（１）ダウンロード
　　パソコン側の動作確認：win xp/win7

　　ソフトの構成
　　

---

◆◆◆データ・ロガーの製作(追記:2014/5/1)◆◆◆
上述したROM容量32Kﾊﾞｲﾄとは本当でしょうか？
試しにSDﾒﾓﾘｰに温度を記録するﾃﾞｰﾀ・ﾛｶﾞｰを作りましたが、これに要したROM容量が約26Kﾊﾞｲﾄで問題なく作動しています。
又、RAMは1280ﾊﾞｲﾄ中1086ﾊﾞｲﾄ(ｽﾀｯｸ領域を含む)使っています。ﾏｲｺﾝはI/O数からR8C/M12(ROM2K版)を使用。

ﾌﾞﾚｯﾄﾞﾎﾞｰﾄﾞで作動評価してから、外形寸法W58mm×H18mm×D95mmのケースに収めてみました。

　
★主な使用部品(詳細は回路図を参照)
　1)ﾏｲｺﾝ：R8C/M12(ROM-2K)
　2)I2Cｲﾝﾀｰﾌｪｰｽ液晶表示
　3)時計ICﾓｼﾞｭｰﾙ
　4)DC-DC昇圧IC
　5)ﾏｲｸﾛSDｺﾈｸﾀ
　6)ｻｰﾐｽﾀ温度ｾﾝｻｰ
　7)IC温度ｾﾝｻｰ
　8)ﾎﾞﾀﾝ・ｽｲｯﾁ
　9)樹脂ｹｰｽ

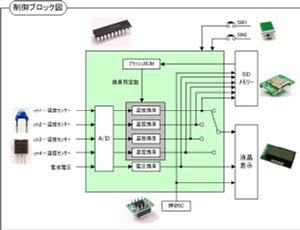

★ﾛｶﾞｰ機能の概要
　1)SDはFAT16のみで2Gﾊﾞｲﾄ迄使用可能。
　2)SDにはﾛﾝｸﾞﾈｰﾑが使用可能で、記録開始した日付、時刻をﾌｧｲﾙ名とする。(例：LOG_140501_125022-1.CSV)
　3)保存するﾃﾞｰﾀはCSV形式とし、<時刻>,<温度>,<温度>,<温度>,<温度>,<電池電圧>の様に１行を構成する。
　4)2つのﾌﾟｯｼｭ・ｽｲｯﾁで時計設定、記録間隔時間選択、記録開始／停止、温度表示ﾁｬﾝﾈﾙ切り替え機能。
　5)電池の電圧を監視して2v以下を検出したら記録を自動停止する。
　6)ｾﾝｻｰ仕様に応じて対応可能とする為に、SDにｾﾝｻｰ仕様定数を記述したファイル を読み込み対応する。
　7)A/D入力は4ﾁｬﾝﾈﾙ入力可能で、何れのﾁｬﾝﾈﾙにも「ｻｰﾐｽﾀ温度ｾﾝｻｰ」「IC温度ｾﾝｻｰ」を割り当てが可能。
　8)主電源の電池を交換の際は、3vのﾎﾞﾀﾝ電池で時計ICをﾊﾞｯｸｱｯﾌﾟする。
　9)900mAのﾆｯｶﾄﾞ単四電池で、3〜4日間連続記録が可能。



★回路図
温度ｾﾝｻｰを何処のﾁｬﾝﾈﾙに接続するかは自由です。上述のファイル を書き換える事で対応出来るので自由度があります。
電源はDC-DCで3.3vに昇圧してﾏｲｺﾝを動作させています。これにより入力電圧は1v弱まで3.3vを維持出来るので電池１個でも動作は可能ですが、 連続作動時間が短くなってしまうので、 電池2個使いとしています。

★実測波形
　１）インターフェース波形
　　　時計IC、液晶表示IC、SDメモリーとのインターフェース実測波形です。
　２）フラッシュROM書き込み／消去速度
　　　書き込み及び消去のサスペンド機能を観測出来る様にしたポート出力波形。

★取り扱い説明
2つのﾌﾟｯｼｭ・ｽｲｯﾁで各動作を操作するので若干複雑ですが、多くの操作機能を詰め込んであります。

★β版ダウンロード　2014/6/13版
先ずは書き込みファイルのみですがお試し下さい。
暇な時にソフトを見直し改善、バグ修正してますので、日付を見て最新のものをお試し下さい。

★その他
32KのROMがあると結構遊べます＼(^o^)／

---

◆プログラミング手法の一般論に付いて

◆組み込みマイコンのプログラミングに付いて
◆つづく
